A região do Sul de Minas Gerais, caracterizada por sua geografia montanhosa e altitudes elevadas, é reconhecida pelos seus atrativos naturais, mas também por registrar um dos maiores índices de descargas atmosféricas (raios) do país durante os períodos de tempestades.
Para moradores e empresários de Poços de Caldas e cidades vizinhas, o início das temporadas de chuvas traz uma dor de cabeça recorrente: a queima repentina de aparelhos eletrodomésticos, inversores solares, centrais de alarme e equipamentos de climatização.
A maioria das pessoas atribui essas perdas financeiras à “falta de sorte” ou às quedas bruscas de energia na rede da concessionária.
No entanto, a causa real por trás da destruição de placas eletrônicas sensíveis é o surto elétrico — uma elevação violenta e imperceptível de tensão que se propaga pela fiação elétrica e pelas redes de comunicação em frações de segundo.
Neste artigo completo, você vai entender como os surtos elétricos acontecem, qual é o papel fundamental do DPS (Dispositivo de Proteção contra Surtos) e do aterramento técnico, e como blindar o seu imóvel contra prejuízos causados por tempestades elétricas.
O que é um Surto Elétrico e por que ele queima seus Equipamentos?
Para entender a necessidade de proteção, é preciso diferenciar a variação comum de tensão do surto elétrico. A rede elétrica residencial opera em uma tensão nominal padronizada (como 127V ou 220V).
Quando ocorre um surto, essa tensão salta para milhares de Volts durante um intervalo de tempo extremamente curto (microssegundos).
Embora dure apenas um piscar de olhos, essa onda de sobretensão carrega uma quantidade de energia muito superior à capacidade de suporte dos componentes semicondutores presentes em televisores modernos, placas de ar-condicionado Inverter, inversores de energia solar, modems de internet, geladeiras e centrais de segurança eletrônica.
O resultado é o derretimento imediato de trilhas de circuitos integrados ou a degradação silenciosa da vida útil dos aparelhos.
As principais fontes geradoras de surtos elétricos são:
1. Descargas Atmosféricas (Raios)
Não é necessário que o raio caia diretamente sobre o seu telhado para causar estragos.
Quando uma descarga atmosférica atinge o solo ou a rede de distribuição da concessionária a quilômetros de distância, ela induz uma onda magnética na fiação de energia, na tubulação de dados ou nos cabos de TV por assinatura.
Essa energia viaja pela rede até encontrar um caminho para o solo, destruindo tudo o que estiver plugado nas tomadas pelo caminho.
2. Manobras da Rede Elétrica pela Concessionária
Quando a energia “vai e volta” durante uma tempestade ou quando a concessionária realiza o chaveamento de grandes linhas de transmissão na cidade, ocorrem picos transitórios severos de tensão na rede de distribuição local.
3. Acionamento de Grandes Motores na Própria Instalação
O ligar e desligar de equipamentos de alta potência dentro do próprio imóvel — como motores de elevadores em condomínios, compressores de ar-condicionado central ou bombas de água — também gera pequenos surtos internos diários que desgastam a eletrônica da edificação de forma contínua.
O Papel Fundamental do Aterramento Técnico
Antes de falar dos dispositivos de proteção eletrônica, é preciso destacar a base de qualquer instalação elétrica segura: o sistema de aterramento.
O aterramento consiste na instalação de hastes de cobre cravadas no solo e interligadas por um condutor de proteção (o famoso “fio terra”, de cor verde ou verde e amarela), criando um caminho de baixíssima resistência para que o excesso de corrente elétrica seja escoado com segurança para a terra.
Sem um aterramento técnico dimensionado e medido com equipamento específico (o terrômetro), os dispositivos de proteção contra surtos não têm para onde desviar a energia destrutiva dos raios.
Além de ser indispensável para o funcionamento dos protetores, o aterramento é o responsável por proteger as pessoas contra choques elétricos ao tocar na carcaça metálica de eletrodomésticos como geladeiras, máquinas de lavar e fita de LED.
Como Funciona o DPS (Dispositivo de Proteção contra Surtos)?

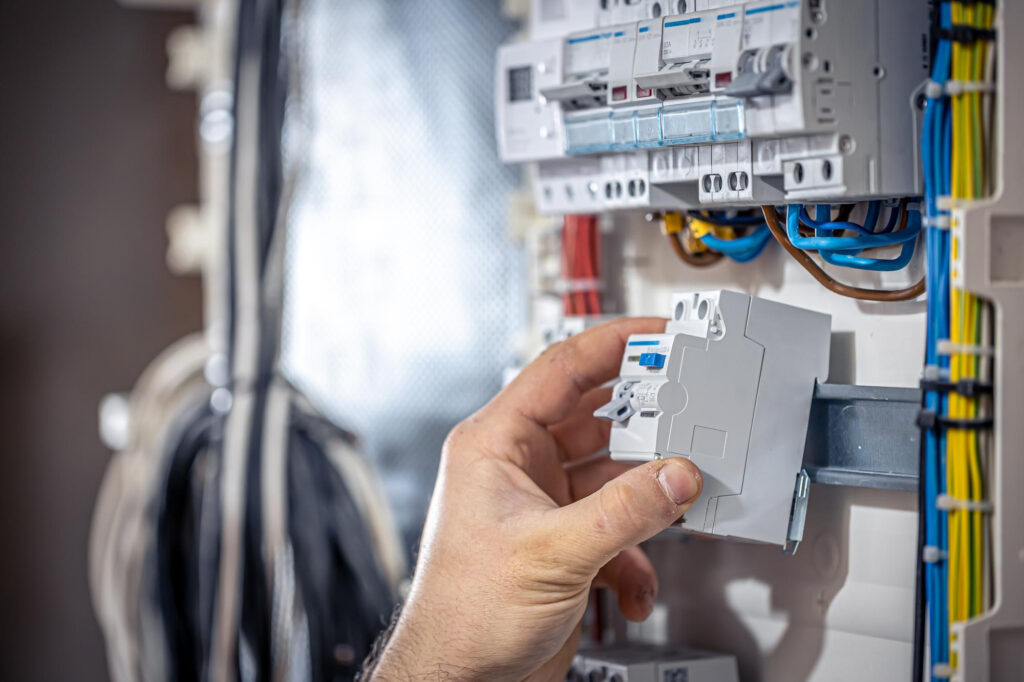

O DPS é um módulo de proteção inteligente instalado dentro do quadro de distribuição de energia do seu imóvel. Ele atua como uma “válvula de escape” para a eletricidade.
Em condições normais de funcionamento, o DPS comporta-se como um circuito aberto, invisível para a corrente que alimenta sua casa.
No entanto, quando ele detecta a chegada de uma onda de sobretensão provocada por um raio ou pico da rede, sua resistência interna cai a zero em nano segundos.
O DPS fecha o circuito momentaneamente e desvia toda a energia destrutiva direto para o cabo de aterramento, impedindo que o pico de voltagem alcance as tomadas da sua casa ou empresa.
Após o escoamento do surto, o DPS retorna instantaneamente ao seu estado normal, mantendo o fornecimento de energia para os seus equipamentos sem interromper a sua rotina.
As Três Classes de DPS para uma Proteção Eficiente
Um projeto de proteção elétrica de alto padrão não se resume a colocar uma única peça no quadro. De acordo com as normas técnicas brasileiras (NBR 5410 e NBR 5419), os protetores contra surtos dividem-se em três classes complementares:
DPS Classe I
Instalado no quadro de entrada principal de energia (no Padrão CEMIG ou no quadro geral de edifícios). É projetado para suportar o impacto direto de descargas atmosféricas violentas e desviar correntes de raio de alta intensidade.
DPS Classe II
O modelo mais comum e indispensável nas instalações residenciais e comerciais. É instalado no Quadro de Distribuição de Circuitos (QDC) interno da casa e protege contra os efeitos indiretos dos raios e os surtos gerados por manobras da rede elétrica.
DPS Classe III (Proteção Fina ou de Ponto de Uso)
Utilizado para proteger equipamentos de altíssimo valor sensíveis a variações mínimas, como servidores de dados, inversores fotovoltaicos, centrais de automação e equipamentos médicos.
O DPS Classe III é instalado próximo ao aparelho que se deseja proteger (como protetores de tomada de alta performance ou módulos integrados em réguas de tomadas industriais).
Proteção para Inversores Solares e Sistemas de Segurança
Existem duas estruturas em imóveis modernos que exigem atenção redobrada no projeto de proteção contra surtos:
- Sistemas de Energia Solar Fotovoltaica: Os painéis solares ficam totalmente expostos no telhado, funcionando como grandes captadores de indução magnética durante tempestades. Um projeto solar profissional exige a instalação de quadros de proteção dedicados (String Box), contendo fusíveis, chaves seccionadoras e DPS específico para Corrente Contínua (CC) na entrada do inversor, além de DPS de Corrente Alternada (CA) na saída.
- Sistemas de CFTV e Alarmes: As câmeras de segurança instaladas em muros externos e os sensores de barreira periféricos possuem fiações longas expostas ao tempo. A passagem de um surto pelo cabo de vídeo ou de dados pode queimar todas as portas do gravador digital (DVR) e a central de alarme instantaneamente. Nesses casos, utiliza-se DPS específico para linhas de sinal e dados.
Blindagem Elétrica Profissional com a MG Elétrica e Segurança
A instalação de sistemas de proteção contra surtos exige cálculo rigoroso de coordenação de DPS, dimensionamento de cabos de terra e medição de resistência do solo.
Instalar um DPS sem ter um sistema de aterramento adequado é um erro grave que cria uma falsa sensação de segurança e não protege o patrimônio.
Na MG Elétrica e Segurança, realizamos vistorias técnicas completas na infraestrutura elétrica de imóveis residenciais, comerciais e condomínios em Poços de Caldas e região.
Executamos projetos de aterramento técnico, modernização de quadros de distribuição, adequação ao padrão das concessionárias e instalação coordenada de DPS para proteger seus eletrodomésticos, sistemas de segurança, climatização e energia solar contra as intempéries da nossa região.
Quer entender como proteger seus equipamentos contra surtos elétricos e solicitar uma simulação de redução de custos com manutenção corretiva?
Solicite um orçamento agora mesmo!
Fale com um de nossos especialistas em proteção elétrica e tecnologia e mude o patamar do seu prédio hoje mesmo! Aproveite para seguir nosso perfil no Instagram e fique por dentro das novidades!
